Описание

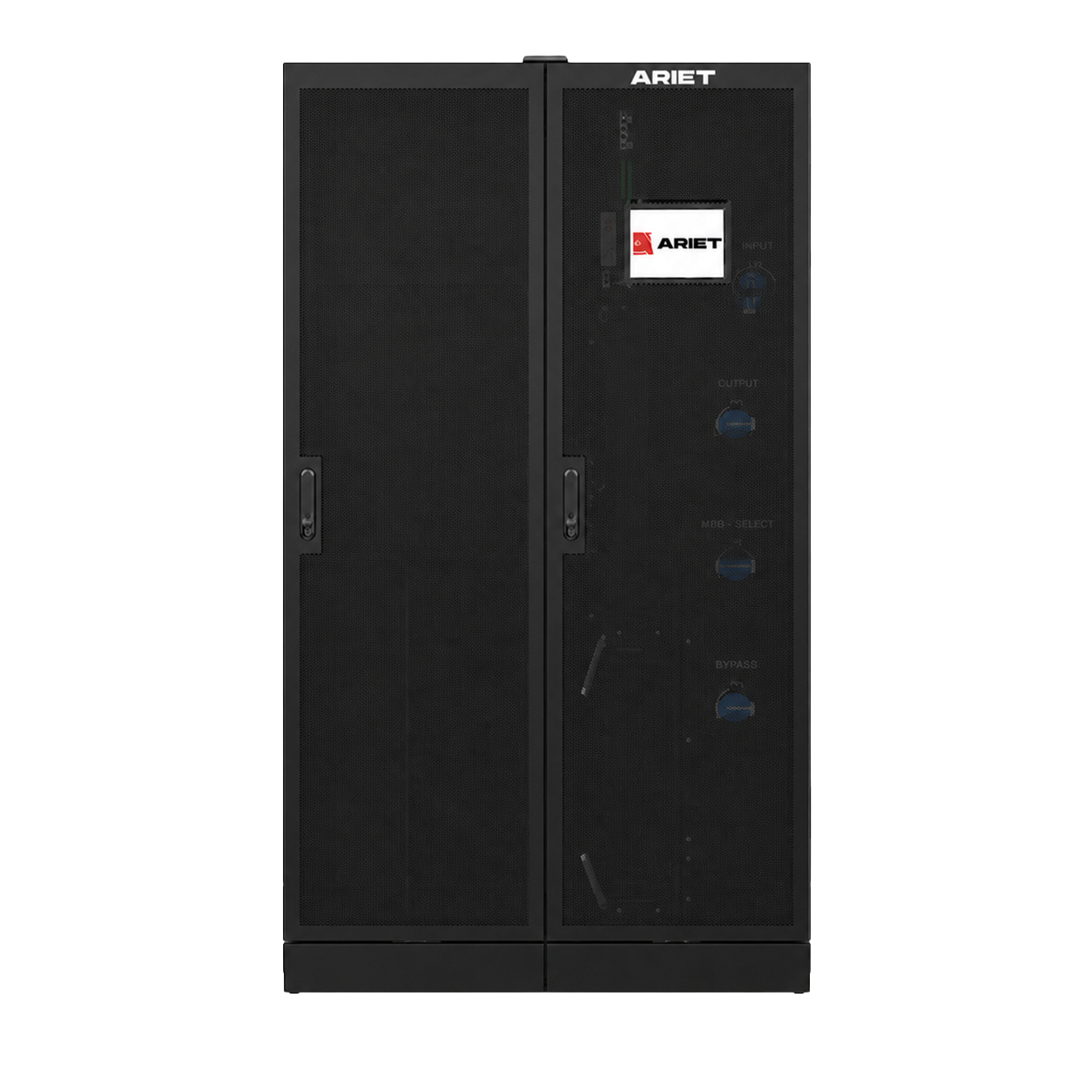

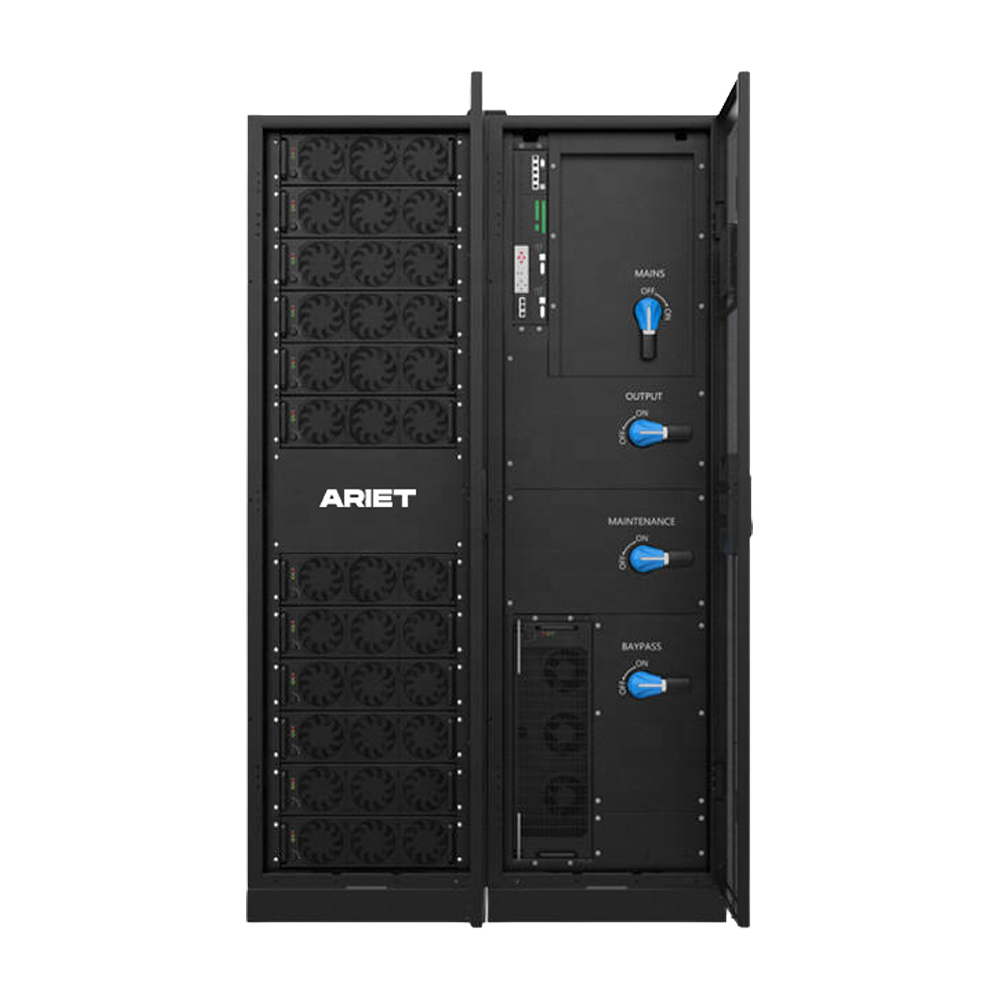

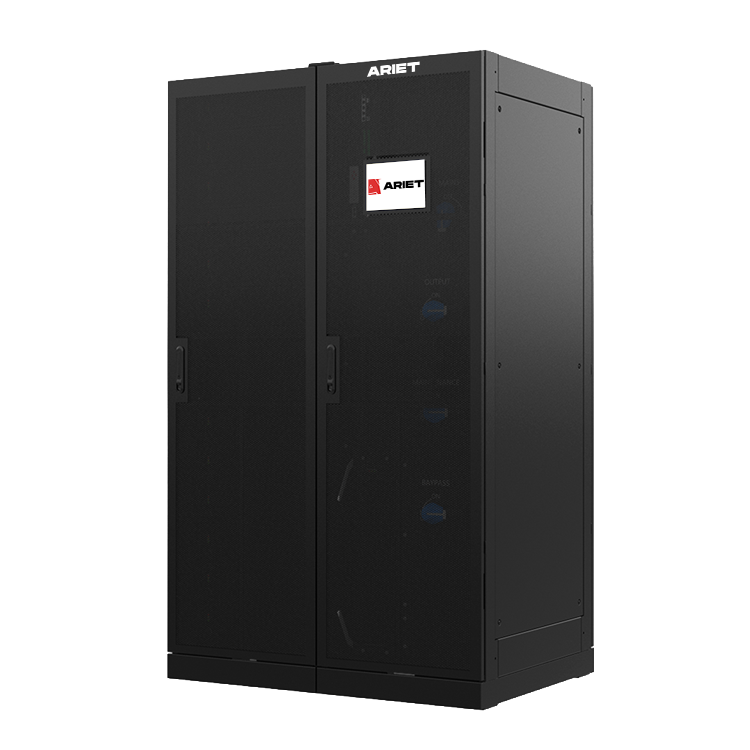

Трехфазный модульный ИБП — полная конфигурация с четырьмя автоматами. Представляет собой онлайн-решение с чистым двойным преобразованием обеспечивающее стабильное качество электропитания и защиту.

Отличается высокой эффективностью и низким уровнем гармонических искажений а также оснащен цифровым управлением DSP для надежной работы выпрямителя, инвертора и аккумуляторов.

Благодаря высокой энергоэффективности, высокой удельной мощности и современной цифровой системе управления ИБП поддерживает высокое качество выходного электропитания при любых режимах эксплуатации.

Поддерживает до 12 модулей мощностью 50 кВт.

Решение оптимально подходит для защиты оборудования средних и крупных центров обработки данных, телекоммуникационной инфраструктуры, промышленных объектов и других ответственных потребителей.

^МОДЕЛЬ			M33 600H Полная конфигурация с четырьмя автоматами
Емкость	Шкаф		600 кВА
	Модуль		50 кВА
Количество модулей			12
Вход
Фаза			3 фазы, 4 провода и заземление
Номинальное напряжение			380/400/415 В переменного тока
Диапазон напряжения			138–485 В переменного тока При 40°C: ИБП работает на полной нагрузке при напряжении 323–485 В переменного тока и работает с пониженной мощностью при напряжении 138-323 В переменного тока. При 30°C: ИБП работает на полной нагрузке при напряжении 305–485 В переменного тока и работает с пониженной мощностью при напряжении 138-305 В переменного тока
Диапазон частоты			40/70 Гц
Входной коэффициент мощности			≥0,99
Коэффициент гармонических искажений тока (THDi)			≤3% (полная линейная нагрузка), ≤ 5% (при 100% нелинейной нагрузке)
Диапазон напряжения байпаса			Макс. напряжение: 220В: +25% (опционально +10%, +15%, +20%); 230В: +20% (опционально +10%, +15%); 240В: +15% (опционально +10%) Минимальное напряжение: -45% (опционально -20%, -30%)
Диапазон защиты по частоте			±10%
Подключение генератора			Да
Батарея
Напряжение			±180В / 192В / ±204В / ±216В / ±228В / ±240В / ±252В / ±264В / ±276В / ±288В / ±300В пост. тока (30/32/34/36/38/40/42/44/46/48/50 шт., опционально)
Ток зарядки		Шкаф ИБП	Максимум 40 А
		Модуль ИБП	10 А , 15 А макс.
Выход
Фаза			3 фазы, 4 провода и заземление
Номинальное напряжение			380/400/415 В переменного тока
Коэффициент мощности			1.0
Регулировка напряжения			1%
Частота	Режим работы от сети		±1% / ±2% / ±4% / ±5% / ±10% от номинальной частоты (опционально)
	Режим работы от батареи		50/60 Гц ± 0,1%
Крест-фактор			3:1
Коэффициент гармонических искажений (THD)			≤ 2% при линейной нагрузке, ≤ 4% при нелинейной нагрузке
Эффективность			96%
Перегрузка			≤ 110%, переход на байпас через 60 мин; ≤ 125%, переход на байпас через 10 мин; ≤ 150%, переход на байпас через 1 мин
Время переключения			Сеть → Батарея: 0 мс; Сеть → Байпас: 0 мс
Защита
Сигнализация			перегрузка, неисправность сети, ошибка ИБП, низкий заряд батареи и др.
Защита			короткое замыкание, перегрузка, перегрев, низкий заряд батареи, неисправность вентилятора
Интерфейсы связи			USB, RS485, плата параллельной работы, плата сухих контактов, SNMP-плата (опция), LBS (опция), датчик температуры (опция)
Условия эксплуатации
Рабочая температура			0~40°С (работа) -25°C ~ 55°C (без батареи)
Температура хранения
Влажность			0–95% (без конденсации)
Высота установки			< 1500 м
Шум			<70 дБ
Физические параметры
*Габариты (ГШВ) мм*		Шкаф	850×1200×2000
		Модуль	620×440×130
Масса (кг)		Шкаф	513 кг
		Модуль	33 кг
Стандарты			EN62040–1, EN62040–2, EN62040–3

Модель	M33 600H
Полная мощность (ВА)	600000
Мощность (Вт)	600000
КПД	96%
Вес (кг)	513
Габариты (ГШВ) мм	85012002000
